MPB030微型磁力齿轮泵（三相异步电机550W）

MPB030微型磁力齿轮泵（三相异步电机550W)

型号:MPB030
名义排量：3.0L
每转排量：0.9ml/rev

MPB030微型磁力齿轮泵（三相异步电机550W）

选择规格数量

请勾选您要的商品信息！

产品详情 技术参数 安装尺寸

1.型号说明
MPB030BAB/D24V550W
泵系列流量泵体材质齿轮轴材质进出口螺纹/电机电压功率
MPB：橡胶O型圈密封
MPC：PTFE垫片密封
MPD：直驱（非磁力）		030:表示流量为0-3L/minA:304
B:316L
C:PPS
D:哈氏合金
E:钛合金		A:齿轮PEEK+轴316L
B:齿轮PEEK+轴陶瓷
C:齿轮PEEK+轴钨钢
D:齿轮PEEK+轴钛合金
E:齿轮316L+轴316L		A:G1/8 B:G1/4 C:3/8 D:1/2 E:其他
/A：BL-直流无刷:
B：DC-直流有刷
C：SM-步进电机
D：SVCA-伺服电机
E：ACIM-三相异步电机
F：ACIMB-三相异步防爆电机
G：BLB-直流无刷防爆		12V
24V
48V
220V
380V		30W/40W/60W /70W /80W/100W/110W/150W/200W/250W/300W/370W/400W/550W/750W/1000W















产品特点


泵体所有通过液体部分全部使用食品接触级材料，可满足日常饮用品输送灌装。

磁力驱动，静态密封大幅提高产品使用寿命，真正做到无泄漏。

采用高质量PEEK齿轮，可自润滑，无需预加液体便可自吸，并产生强大压力输出，各种复杂工况均可应对自如。

无脉动输出，对介质平稳输送的同时又可以对产品进行计量。

搭配直流无刷电机

直流无刷电机，运行稳定，搭配控制器可实现精准控制，使用寿命长。

电机参数

电机驱动接线定义

电机接线定义

功率

150W

红

+24V

黄(粗)

U相

电流

Max 6A

黑

0

绿(粗)

V相


电压

24V

黄

Hu

蓝(粗)

W相


转速

4500rpm

绿

Hv





蓝

Hw




安装与使用说明


1、取出进出水口堵头，安装相匹配螺纹接头。泵进出口接头务必缠绕生料带，特别是进口处，如漏气会无吸力。

2、泵尽可能靠近液体源，出入口管尺寸不能小于泵体接头尺寸，尽可能缩短管长度，若管很长请加大管径。

3、安装时按照端盖上箭头所指示方向安装，否则吸不上液体。

4、请保证泵体内存有液体，若长时间不使用拆除管的情况下，请装上堵头，保护齿轮。否则干转会导致泵的永久性损坏。

5、泵首次使用时，请对泵管道进行冲洗，入口管装过滤嘴，过滤精度要求液体中颗粒直径小于20微米。

6、泵连续工作时，请及时对泵降温。


适应介质参数


介质粘度

0.2~3000cps

介质温度

0°~70°

压力

15Bar


应用领域


随着国内微型磁力泵技术飞速发展，微型磁力泵已经广泛应用到社会各个领域，如食品饮料、化妆品、机械喷码、生命科学、化工计量等，逐渐成为工业设备不可或缺的核心零部件



相关参数


参数规格参数明细
介质粘度：0~3000cps
介质温度：  -30℃~120℃
进出口压差：20Bar
介质种类：除强酸碱外几乎所有液体
入口过滤网：建议400目
入口真空度：-0.85Bar
驱动电机：200W伺服电机
工作噪音：4000rpm时<60dB
工作转速：0~3000rpm















流量曲线图

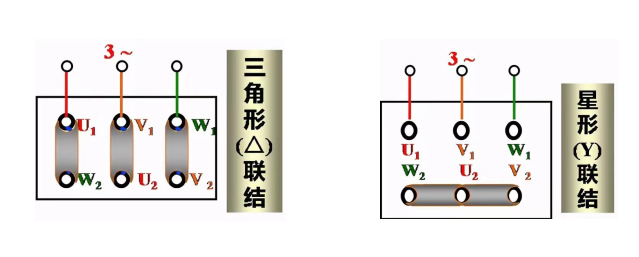

接线说明：

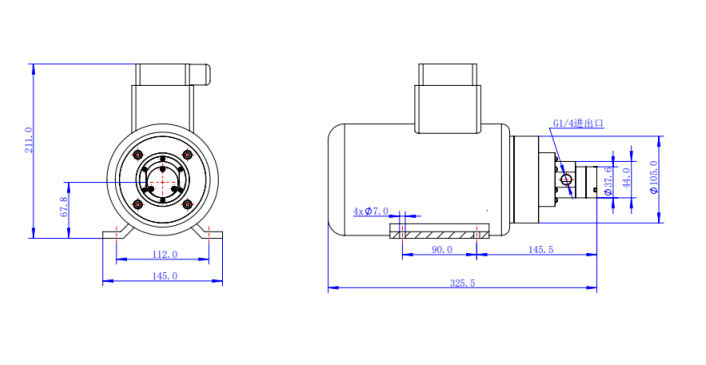

安装尺寸



暂无评价

产品详情

1.型号说明
MPB030BAB/D24V550W
泵系列流量泵体材质齿轮轴材质进出口螺纹/电机电压功率
MPB：橡胶O型圈密封
MPC：PTFE垫片密封
MPD：直驱（非磁力）		030:表示流量为0-3L/minA:304
B:316L
C:PPS
D:哈氏合金
E:钛合金		A:齿轮PEEK+轴316L
B:齿轮PEEK+轴陶瓷
C:齿轮PEEK+轴钨钢
D:齿轮PEEK+轴钛合金
E:齿轮316L+轴316L		A:G1/8 B:G1/4 C:3/8 D:1/2 E:其他
/A：BL-直流无刷:
B：DC-直流有刷
C：SM-步进电机
D：SVCA-伺服电机
E：ACIM-三相异步电机
F：ACIMB-三相异步防爆电机
G：BLB-直流无刷防爆		12V
24V
48V
220V
380V		30W/40W/60W /70W /80W/100W/110W/150W/200W/250W/300W/370W/400W/550W/750W/1000W















产品特点


泵体所有通过液体部分全部使用食品接触级材料，可满足日常饮用品输送灌装。

磁力驱动，静态密封大幅提高产品使用寿命，真正做到无泄漏。

采用高质量PEEK齿轮，可自润滑，无需预加液体便可自吸，并产生强大压力输出，各种复杂工况均可应对自如。

无脉动输出，对介质平稳输送的同时又可以对产品进行计量。

搭配直流无刷电机

直流无刷电机，运行稳定，搭配控制器可实现精准控制，使用寿命长。

电机参数

电机驱动接线定义

电机接线定义

功率

150W

红

+24V

黄(粗)

U相

电流

Max 6A

黑

0

绿(粗)

V相


电压

24V

黄

Hu

蓝(粗)

W相


转速

4500rpm

绿

Hv





蓝

Hw




安装与使用说明


1、取出进出水口堵头，安装相匹配螺纹接头。泵进出口接头务必缠绕生料带，特别是进口处，如漏气会无吸力。

2、泵尽可能靠近液体源，出入口管尺寸不能小于泵体接头尺寸，尽可能缩短管长度，若管很长请加大管径。

3、安装时按照端盖上箭头所指示方向安装，否则吸不上液体。

4、请保证泵体内存有液体，若长时间不使用拆除管的情况下，请装上堵头，保护齿轮。否则干转会导致泵的永久性损坏。

5、泵首次使用时，请对泵管道进行冲洗，入口管装过滤嘴，过滤精度要求液体中颗粒直径小于20微米。

6、泵连续工作时，请及时对泵降温。


适应介质参数


介质粘度

0.2~3000cps

介质温度

0°~70°

压力

15Bar


应用领域


随着国内微型磁力泵技术飞速发展，微型磁力泵已经广泛应用到社会各个领域，如食品饮料、化妆品、机械喷码、生命科学、化工计量等，逐渐成为工业设备不可或缺的核心零部件



技术参数

相关参数


参数规格参数明细
介质粘度：0~3000cps
介质温度：  -30℃~120℃
进出口压差：20Bar
介质种类：除强酸碱外几乎所有液体
入口过滤网：建议400目
入口真空度：-0.85Bar
驱动电机：200W伺服电机
工作噪音：4000rpm时<60dB
工作转速：0~3000rpm















流量曲线图



接线说明：


安装尺寸

安装尺寸



MPB030微型磁力齿轮泵（三相异步电机550W)
型号:MPB030
名义排量：3.0L
每转排量：0.9ml/rev
