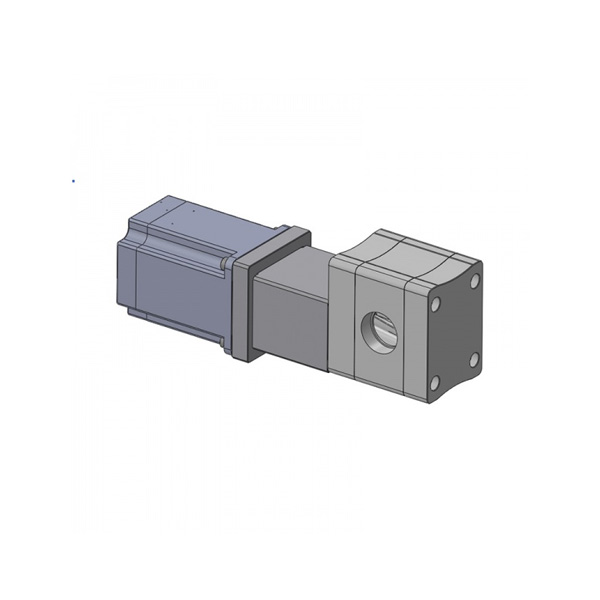

MPB1000 miniature magnetic gear pump （servo motor 750W） arc

MPB1000 miniature magnetic gear pump (servo motor 750W) arc

型号： MPB1000
每转排量： 33ml/rev
名义流量： 100 L/min

MPB1000 miniature magnetic gear pump （servo motor 750W） arc

Select the number of specifications

Please check the product information you want!

产品详情 技术参数 安装尺寸

型号说明
MPB1000BAB/D24V750W
泵系列流量泵体材质齿轮轴材质进出口螺纹/电机电压功率
MPB：橡胶O型圈密封
MPC：PTFE垫片密封
MPD：直驱（非磁力）		1000:表示流量为0-100L/minA:304
B:316L
C:PPS
D:哈氏合金
E:钛合金		A:齿轮PEEK+轴316L
B:齿轮PEEK+轴陶瓷
C:齿轮PEEK+轴钨钢
D:齿轮PEEK+轴钛合金
E:齿轮316L+轴316L		A:G1/8 B:G1/4 C:3/8 D:1/2 E:其他
/A：BL-直流无刷:
B：DC-直流有刷
C：SM-步进电机
D：SVCA-伺服电机
E：ACIM-三相异步电机
F：ACIMB-三相异步防爆电机
G：BLB-直流无刷防爆		12V
24V
48V
220V
380V		30W/40W/60W /70W /80W/100W/110W/150W/200W/250W/300W/370W/400W/550W/750W/1000W














产品特点


        1、无脉动精确输送，通过齿轮来提供持续稳定的流体输送。

       2、真空吸料能力强、输送压力高、平稳,可以实现低粘度液体中高压输送。

       3、无泄漏，磁力驱动和静态O型圈密封可保证泵内介质与外界隔离，实现无泄漏。


安装与使用说明


       1、取出进出水口堵头，安装相匹配螺纹接头。泵进出口接头务必缠绕生料带，特别是进  口处，如漏气会无吸力。

       2、泵尽可能靠近液体源，出入口管尺寸不能小于泵体接头尺寸，尽可能缩短管长度，若管很长请加大管径。

       3、安装时按照端盖上箭头所指示方向安装，否则吸不上液体。




       4、请保证泵体内存有液体，若长时间不使用拆除管的情况下，请装上堵头，保护齿轮。否则干转会导致泵的永久性损坏。

      5、泵首次使用时，请对泵管道进行冲洗，入口管装过滤嘴，过滤精度要求液体中颗粒直径小于20微米。

      6、泵连续工作时，请及时对泵降温。



应用领域


随着国内微型磁力泵技术飞速发展，微型磁力泵已经广泛应用到社会各个领域，如食品饮料、化妆品、机械喷码、生命科学、化工计量等，逐渐成为工业设备不可或缺的核心零部件



相关参数


参数规格参数明细
介质粘度：0.2~12000cps
介质温度：   -20℃~80℃
进出口压差：5Bar
介质种类：除强酸碱外几乎所有液体
入口过滤网：建议400目
入口真空度：-0.85Bar
驱动电机：750W三相异步电机
工作噪音：2000rpm时<60dB
工作转速：100~3000rpm


















流量压力曲线图



接线说明：

安装尺寸

爆炸图





No comment

产品详情

型号说明
MPB1000BAB/D24V750W
泵系列流量泵体材质齿轮轴材质进出口螺纹/电机电压功率
MPB：橡胶O型圈密封
MPC：PTFE垫片密封
MPD：直驱（非磁力）		1000:表示流量为0-100L/minA:304
B:316L
C:PPS
D:哈氏合金
E:钛合金		A:齿轮PEEK+轴316L
B:齿轮PEEK+轴陶瓷
C:齿轮PEEK+轴钨钢
D:齿轮PEEK+轴钛合金
E:齿轮316L+轴316L		A:G1/8 B:G1/4 C:3/8 D:1/2 E:其他
/A：BL-直流无刷:
B：DC-直流有刷
C：SM-步进电机
D：SVCA-伺服电机
E：ACIM-三相异步电机
F：ACIMB-三相异步防爆电机
G：BLB-直流无刷防爆		12V
24V
48V
220V
380V		30W/40W/60W /70W /80W/100W/110W/150W/200W/250W/300W/370W/400W/550W/750W/1000W














产品特点


        1、无脉动精确输送，通过齿轮来提供持续稳定的流体输送。

       2、真空吸料能力强、输送压力高、平稳,可以实现低粘度液体中高压输送。

       3、无泄漏，磁力驱动和静态O型圈密封可保证泵内介质与外界隔离，实现无泄漏。


安装与使用说明


       1、取出进出水口堵头，安装相匹配螺纹接头。泵进出口接头务必缠绕生料带，特别是进  口处，如漏气会无吸力。

       2、泵尽可能靠近液体源，出入口管尺寸不能小于泵体接头尺寸，尽可能缩短管长度，若管很长请加大管径。

       3、安装时按照端盖上箭头所指示方向安装，否则吸不上液体。




       4、请保证泵体内存有液体，若长时间不使用拆除管的情况下，请装上堵头，保护齿轮。否则干转会导致泵的永久性损坏。

      5、泵首次使用时，请对泵管道进行冲洗，入口管装过滤嘴，过滤精度要求液体中颗粒直径小于20微米。

      6、泵连续工作时，请及时对泵降温。



应用领域


随着国内微型磁力泵技术飞速发展，微型磁力泵已经广泛应用到社会各个领域，如食品饮料、化妆品、机械喷码、生命科学、化工计量等，逐渐成为工业设备不可或缺的核心零部件



技术参数

相关参数


参数规格参数明细
介质粘度：0.2~12000cps
介质温度：   -20℃~80℃
进出口压差：5Bar
介质种类：除强酸碱外几乎所有液体
入口过滤网：建议400目
入口真空度：-0.85Bar
驱动电机：750W三相异步电机
工作噪音：2000rpm时<60dB
工作转速：100~3000rpm


















流量压力曲线图



接线说明：

安装尺寸

安装尺寸

爆炸图
