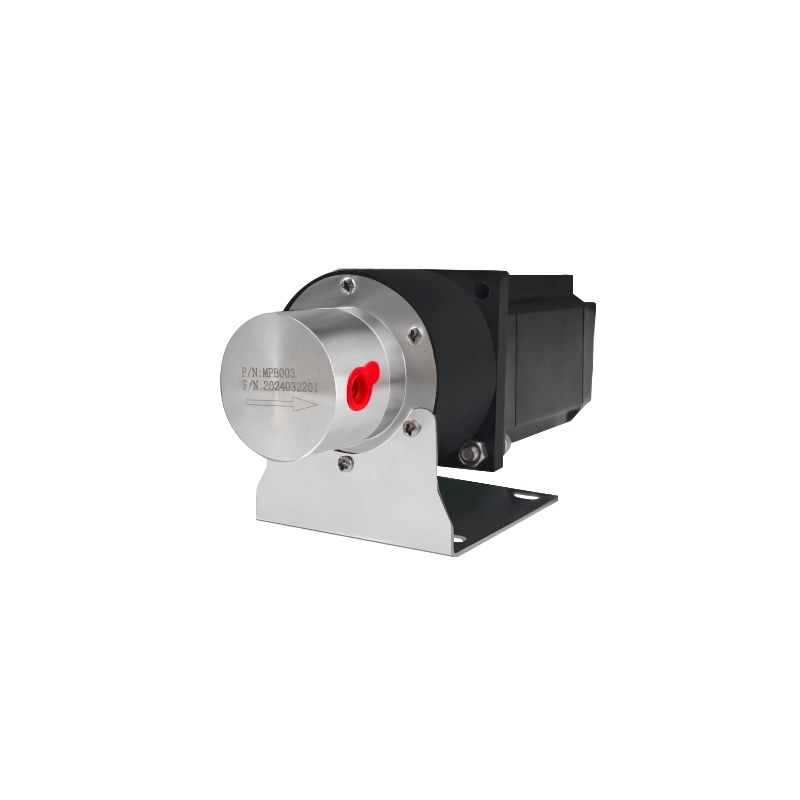

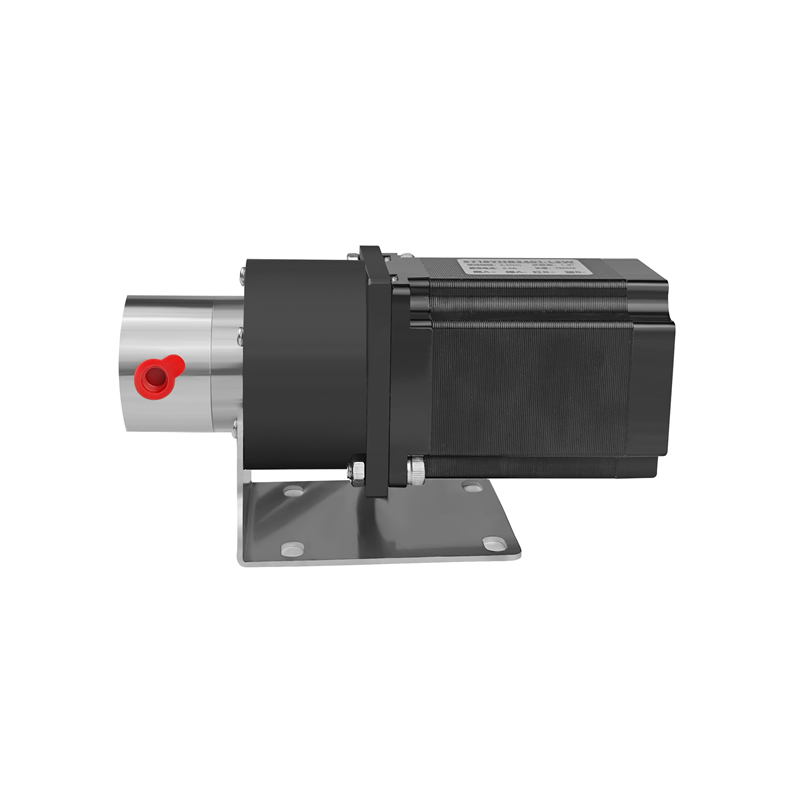

MPB003齿轮泵进步电机100W
MPB003齿轮泵进步电机100W

MPB003齿轮泵进步电机100W

型号：MPB003
名义排量：0.3L
每转排量：0.1ml/rev

MPB003齿轮泵进步电机100W

Select the number of specifications

Please check the product information you want!

产品详情 技术参数 外型及尺寸图

型号说明


MPB003BAA/C24V100W
泵系列流量泵体材质齿轮轴材质进出口螺纹/电机电压功率
MPB：橡胶O型圈密封
MPC：PTFE垫片密封
MPD：直驱（非磁力）		003:表示流量为0-0.3L/minA:304
B:316L
C:PPS
D:哈氏合金
E:钛合金		A:齿轮PEEK+轴316L
B:齿轮PEEK+轴陶瓷
C:齿轮PEEK+轴钨钢
D:齿轮PEEK+轴钛合金
E:齿轮316L+轴316L		A:G1/8 B:G1/4 C:3/8 D:1/2 E:3/4 F:1' G:1'1/4，H:M5 X:其它定制；(字母：牙)

1:25.4 2:34 3:38 4:50.5 5:64 0：其它定制（数字：卡盘）		/A：BL-直流无刷:
B：DC-直流有刷
C：SM-步进电机
D：SVCA-伺服电机
E：ACIM-三相异步电机
F：ACIMB-三相异步防爆电机
G：BLB-直流无刷防爆		12V
24V
48V
220V
380V		30W/40W/60W /70W /80W/100W/110W/150W/200W/250W/300W/370W/400W/550W/750W/1000W

产品特点

1、无脉动精确输送，通过齿轮来提供持续的精确的流体输送。

2、真空吸料能力强、输送压力高、平稳,可以实现低粘度液体中高压输送。

3、无泄漏，磁力驱动和静态O型圈密封可保证泵内介质与外界隔离实现。

4、SUS316L不锈钢泵体，PEEK齿轮，316L不锈钢轴，氟橡胶密封。


安装与使用说明：

1、取出进出水口堵头，安装相匹配螺纹接头。泵进出口接头务必缠绕生料带，特别是进口处，如漏气会无吸力。

2、泵尽可能靠近液体源，出入口管尺寸不能小于泵体接头尺寸，尽可能缩短管长度，若管很长请加大管径。

3、安装时按照端盖上箭头所指示方向安装，否则吸不上液体。

4、请保证泵体内存有液体，若长时间不使用拆除管的情况下，请装上堵头，保护齿轮。否则干转会导致泵的永久性损坏。

5、泵首次使用时，请对泵管道进行冲洗，入口管装过滤嘴，过滤精度要求液体中颗粒直径小于20微米。

6、泵连续工作时，请及时对泵降温。



应用领域：

随着国内微型磁力泵技术飞速发展，微型磁力泵已经广泛应用到社会各个领域，如食品饮料、化妆品、机械喷码、生命科学、化工计量等，逐渐成为工业设备不可或缺的核心零部件


技术参数

额定排量0.1ml/rev
额定流量0.8L/min
额定电压24V
额定功率100W
额定电流4.4A
额定转速800RPM
工作转速800rpm
驱动电机步进电机
进出口压差3Bar
入口真空度-0.3Bar
介质粘度0~100cps
介质温度-20℃~80℃
介质种类除强酸碱外的液体
入口过滤网建议400目
工作噪音3000rpm时<60dB

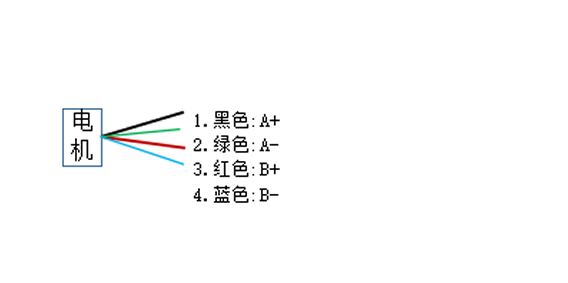

接线图：

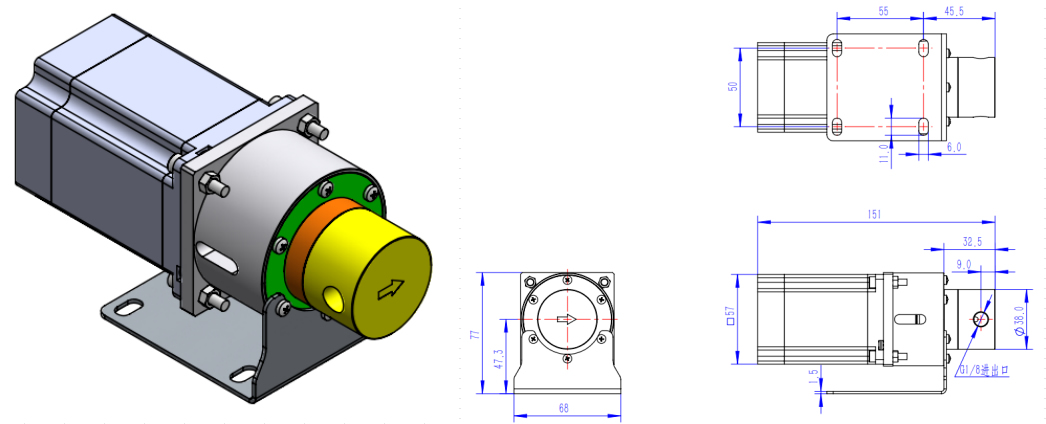

外型及尺寸图



No comment

产品详情

型号说明


MPB003BAA/C24V100W
泵系列流量泵体材质齿轮轴材质进出口螺纹/电机电压功率
MPB：橡胶O型圈密封
MPC：PTFE垫片密封
MPD：直驱（非磁力）		003:表示流量为0-0.3L/minA:304
B:316L
C:PPS
D:哈氏合金
E:钛合金		A:齿轮PEEK+轴316L
B:齿轮PEEK+轴陶瓷
C:齿轮PEEK+轴钨钢
D:齿轮PEEK+轴钛合金
E:齿轮316L+轴316L		A:G1/8 B:G1/4 C:3/8 D:1/2 E:3/4 F:1' G:1'1/4，H:M5 X:其它定制；(字母：牙)

1:25.4 2:34 3:38 4:50.5 5:64 0：其它定制（数字：卡盘）		/A：BL-直流无刷:
B：DC-直流有刷
C：SM-步进电机
D：SVCA-伺服电机
E：ACIM-三相异步电机
F：ACIMB-三相异步防爆电机
G：BLB-直流无刷防爆		12V
24V
48V
220V
380V		30W/40W/60W /70W /80W/100W/110W/150W/200W/250W/300W/370W/400W/550W/750W/1000W

产品特点

1、无脉动精确输送，通过齿轮来提供持续的精确的流体输送。

2、真空吸料能力强、输送压力高、平稳,可以实现低粘度液体中高压输送。

3、无泄漏，磁力驱动和静态O型圈密封可保证泵内介质与外界隔离实现。

4、SUS316L不锈钢泵体，PEEK齿轮，316L不锈钢轴，氟橡胶密封。


安装与使用说明：

1、取出进出水口堵头，安装相匹配螺纹接头。泵进出口接头务必缠绕生料带，特别是进口处，如漏气会无吸力。

2、泵尽可能靠近液体源，出入口管尺寸不能小于泵体接头尺寸，尽可能缩短管长度，若管很长请加大管径。

3、安装时按照端盖上箭头所指示方向安装，否则吸不上液体。

4、请保证泵体内存有液体，若长时间不使用拆除管的情况下，请装上堵头，保护齿轮。否则干转会导致泵的永久性损坏。

5、泵首次使用时，请对泵管道进行冲洗，入口管装过滤嘴，过滤精度要求液体中颗粒直径小于20微米。

6、泵连续工作时，请及时对泵降温。



应用领域：

随着国内微型磁力泵技术飞速发展，微型磁力泵已经广泛应用到社会各个领域，如食品饮料、化妆品、机械喷码、生命科学、化工计量等，逐渐成为工业设备不可或缺的核心零部件


技术参数

技术参数

额定排量0.1ml/rev
额定流量0.8L/min
额定电压24V
额定功率100W
额定电流4.4A
额定转速800RPM
工作转速800rpm
驱动电机步进电机
进出口压差3Bar
入口真空度-0.3Bar
介质粘度0~100cps
介质温度-20℃~80℃
介质种类除强酸碱外的液体
入口过滤网建议400目
工作噪音3000rpm时<60dB


接线图：


外型及尺寸图

外型及尺寸图



MPB003齿轮泵进步电机100W
型号：MPB003
名义排量：0.3L
每转排量：0.1ml/rev
