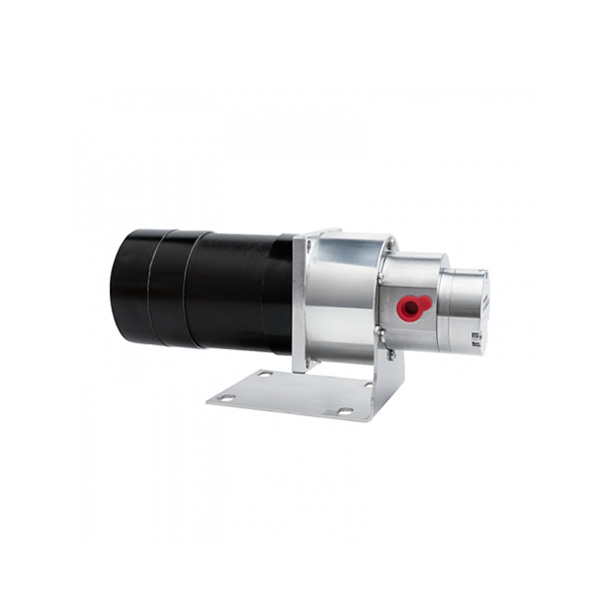

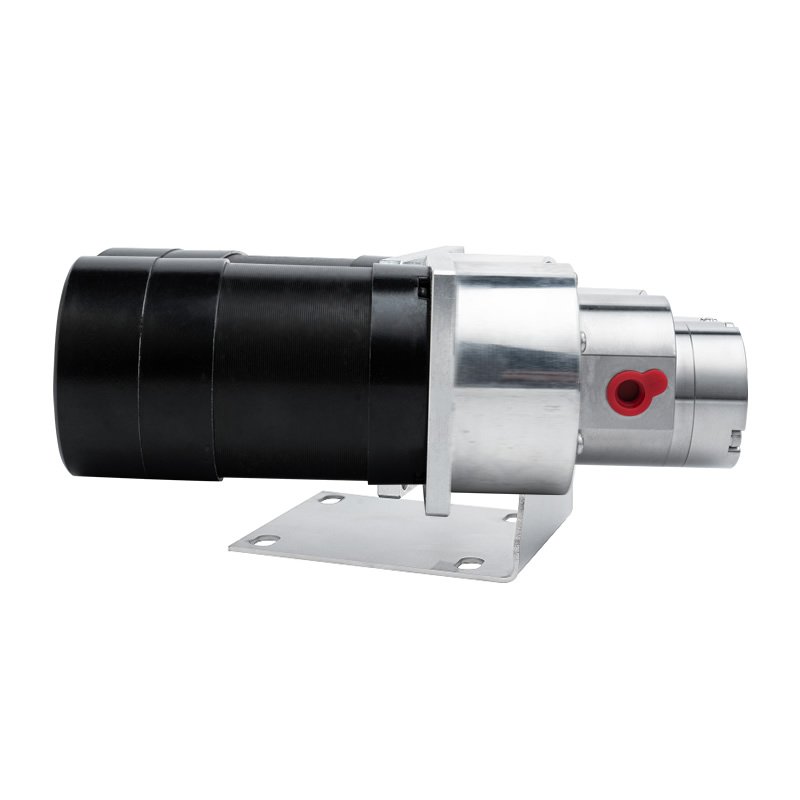

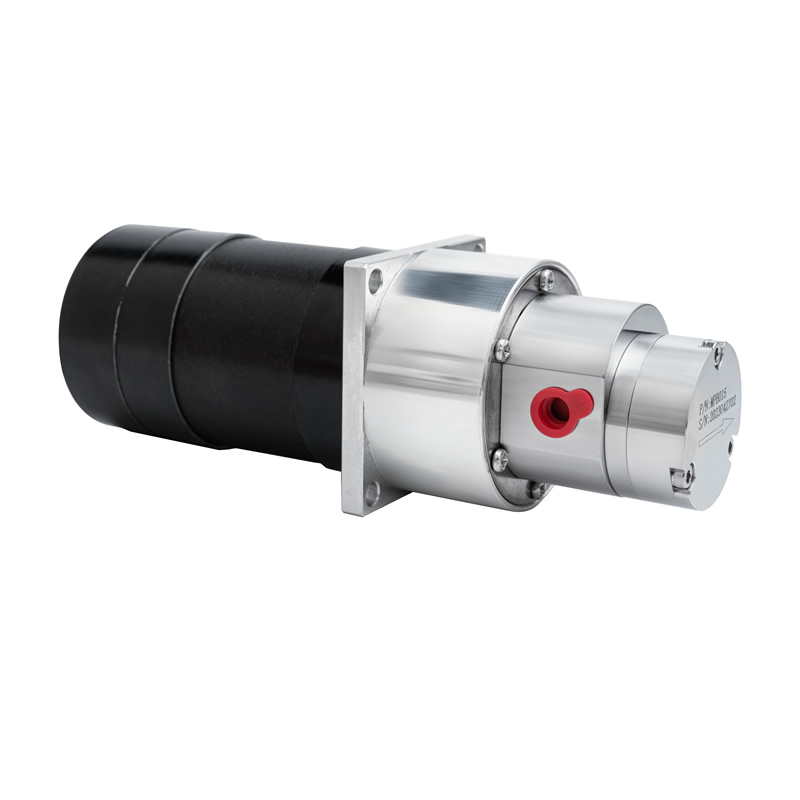

MPB015微型磁力齿轮泵（无刷驱动一体80W）
MPB015微型磁力齿轮泵（无刷驱动一体80W）
MPB015微型磁力齿轮泵（无刷驱动一体80W）
MPB015微型磁力齿轮泵（无刷驱动一体80W）

MPB015微型磁力齿轮泵（无刷驱动一体80W）

型号： MPB015
每转排量： 0.35 ml
名义流量： 1.5 L

MPB015微型磁力齿轮泵（无刷驱动一体80W）

Select the number of specifications

Please check the product information you want!

产品详情 技术参数 外形及尺寸图

1.型号说明
MPB 015BAA/B24V80W
泵系列流量泵体材质齿轮轴材质进出口螺纹/电机电压功率
MPB：橡胶O型圈密封
MPC：PTFE垫片密封
MPD：直驱（非磁力）		015:表示流量为0-1.5L/minA:304
B:316L
C:PPS
D:哈氏合金
E:钛合金		A:齿轮PEEK+轴316L
B:齿轮PEEK+轴陶瓷
C:齿轮PEEK+轴钨钢
D:齿轮PEEK+轴钛合金
E:齿轮316L+轴316L		A:G1/8 B:G1/4 C:3/8 D:1/2 E:其他
/A：BL-直流无刷:
B：DC-直流有刷
C：SM-步进电机
D：SVCA-伺服电机
E：ACIM-三相异步电机
F：ACIMB-三相异步防爆电机
G：BLB-直流无刷防爆		12V
24V
48V
220V
380V		30W/40W/60W /70W /80W/100W/110W/150W/200W/250W/300W/370W/400W/550W/750W/1000W


产品特点：


泵体所有通过液体部分全部使用食品接触级材料，可满足日常饮用品输送灌装。

磁力驱动，静态密封大幅提高产品使用寿命，真正做到无泄漏。

采用高质量PEEK齿轮，可自润滑，无需预加液体便可自吸，并产生强大压力输出，各种复杂工况均可应对自如。

无脉动输出，对介质平稳输送的同时又可以对产品进行计量。


安装与使用说明


         1、取出进出水口堵头，安装相匹配螺纹接头。泵进出口接头务必缠绕生料带，特别是进口处，如漏气会无吸力。

        2、泵尽可能靠近液体源，出入口管尺寸不能小于泵体接头尺寸，尽可能缩短管长度，若管很长请加大管径。

        3、安装时按照端盖上箭头所指示方向安装，否则吸不上液体。




      4、请保证泵体内存有液体，若长时间不使用拆除管的情况下，请装上堵头，保护齿轮。否则干转会导致泵的永久性损坏。

      5、泵首次使用时，请对泵管道进行冲洗，入口管装过滤嘴，过滤精度要求液体中颗粒直径小于20微米。

      6、泵连续工作时，请及时对泵降温。



应用领域


       随着国内微型磁力泵技术飞速发展，微型磁力泵已经广泛应用到社会各个领域，如食品饮料、化妆品、机械喷码、生命科学、化工计量等，逐渐成为工业设备不可或缺的核心零部件


参数规格

参数明细

介质粘度：

0~3000cps

介质温度：

 -30℃~120℃

进出口压差：

20Bar

介质种类：

除强酸碱外几乎所有液体

入口过滤网：

建议400目

入口真空度：

-0.85Bar

驱动电机：

80W有刷电机

工作噪音：

4000rpm时<60dB

工作转速：

500~4500rpm

















流量曲线图

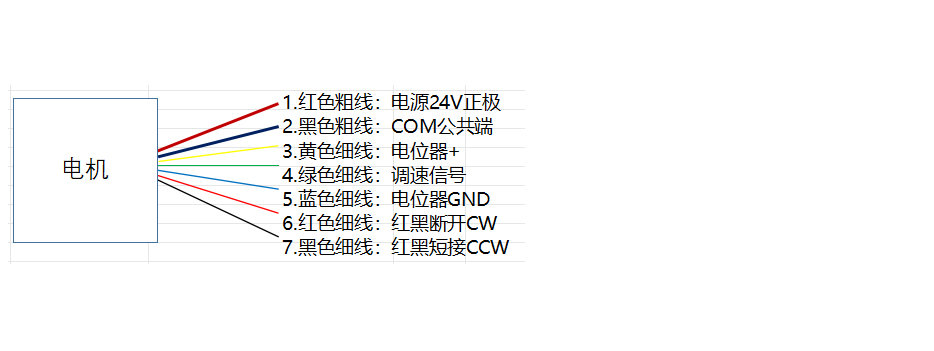

接线说明：




爆炸图：



安装尺寸



No comment

产品详情
1.型号说明
MPB 015BAA/B24V80W
泵系列流量泵体材质齿轮轴材质进出口螺纹/电机电压功率
MPB：橡胶O型圈密封
MPC：PTFE垫片密封
MPD：直驱（非磁力）		015:表示流量为0-1.5L/minA:304
B:316L
C:PPS
D:哈氏合金
E:钛合金		A:齿轮PEEK+轴316L
B:齿轮PEEK+轴陶瓷
C:齿轮PEEK+轴钨钢
D:齿轮PEEK+轴钛合金
E:齿轮316L+轴316L		A:G1/8 B:G1/4 C:3/8 D:1/2 E:其他
/A：BL-直流无刷:
B：DC-直流有刷
C：SM-步进电机
D：SVCA-伺服电机
E：ACIM-三相异步电机
F：ACIMB-三相异步防爆电机
G：BLB-直流无刷防爆		12V
24V
48V
220V
380V		30W/40W/60W /70W /80W/100W/110W/150W/200W/250W/300W/370W/400W/550W/750W/1000W


产品特点：


泵体所有通过液体部分全部使用食品接触级材料，可满足日常饮用品输送灌装。

磁力驱动，静态密封大幅提高产品使用寿命，真正做到无泄漏。

采用高质量PEEK齿轮，可自润滑，无需预加液体便可自吸，并产生强大压力输出，各种复杂工况均可应对自如。

无脉动输出，对介质平稳输送的同时又可以对产品进行计量。


安装与使用说明


         1、取出进出水口堵头，安装相匹配螺纹接头。泵进出口接头务必缠绕生料带，特别是进口处，如漏气会无吸力。

        2、泵尽可能靠近液体源，出入口管尺寸不能小于泵体接头尺寸，尽可能缩短管长度，若管很长请加大管径。

        3、安装时按照端盖上箭头所指示方向安装，否则吸不上液体。




      4、请保证泵体内存有液体，若长时间不使用拆除管的情况下，请装上堵头，保护齿轮。否则干转会导致泵的永久性损坏。

      5、泵首次使用时，请对泵管道进行冲洗，入口管装过滤嘴，过滤精度要求液体中颗粒直径小于20微米。

      6、泵连续工作时，请及时对泵降温。



应用领域


       随着国内微型磁力泵技术飞速发展，微型磁力泵已经广泛应用到社会各个领域，如食品饮料、化妆品、机械喷码、生命科学、化工计量等，逐渐成为工业设备不可或缺的核心零部件


技术参数

参数规格

参数明细

介质粘度：

0~3000cps

介质温度：

 -30℃~120℃

进出口压差：

20Bar

介质种类：

除强酸碱外几乎所有液体

入口过滤网：

建议400目

入口真空度：

-0.85Bar

驱动电机：

80W有刷电机

工作噪音：

4000rpm时<60dB

工作转速：

500~4500rpm

















流量曲线图



接线说明：




外形及尺寸图

爆炸图：



安装尺寸



MPB015微型磁力齿轮泵（无刷驱动一体80W）
型号： MPB015
每转排量： 0.35 ml
名义流量： 1.5 L
